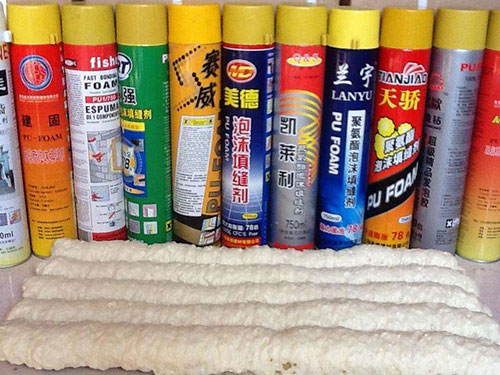

聚氨酯泡沫填縫劑是一種很重要的合成材料，自其在第二次世界大戰中被開發利用以來，發展勢頭良好。在交通、建筑、機械、電子設備、石油化工、水利、國防等諸多領域都有應用，其中泡沫塑料是聚氨酯合成材料的主要品種之一，它的主要特征是具有多孔性、相對密度小、強度高、在建筑上有許多用途，具有很大的潛在市場。氣霧劑單組份聚氨酯泡沫塑料是以二異氰酸酯等多異氰酸酯、聚醚多元醇為基礎的預聚物，加入拋射劑灌裝于氣霧罐的產品。使用時，經過在氣霧罐里預聚的預聚體從氣霧閥噴出，形成大量的低密度泡沫，拋射劑從中溢出使泡沫迅速膨脹，同時預聚體中大量殘留—NCO基與空氣中的水反應產生二氧化碳而固化形成較硬的泡沫泡沫，它與大多數建筑材料有較高的粘附力，并可與潮濕的表面粘接。固化的泡沫具有填縫、粘接、密封等作用，可提高建筑物或構件的絕熱效果，由于便于攜帶和易于使用，所以它是一種頗受歡迎的材料，發展前途極其廣闊。
聚氨酯泡沫填縫劑生產工藝及原材料介紹
在耐壓力達到1.5MPa或以上變形壓力的氣霧劑馬口鐵罐中，用灌裝機把聚醚、多異氰酸酯迅速灌裝好冰以專用的氣霧閥將其密封，然后立即使用氣霧劑灌裝機把丙丁烷混合氣和二甲醚分別灌裝到氣霧罐里，再用力上下搖動3～5min，在室溫下放置24h即得。
1、聚醚多元醇(白料)的選擇
聚醚多元醇是聚氨酯泡沫塑料業用量較大的多元醇原料，不同性能與用途的聚氨酯泡沫填縫劑對聚醚多元醇有不同的要求。用于軟泡的聚醚多元醇一般是長鏈、低官能度聚醚。軟泡配方中聚醚多元醇官能度一般為2～3，平均相對分子質量在2000～6500之間。用于硬泡配方的一般是高官能度、高羥值聚醚多元醇，如此才能產生足夠的交聯度和剛硬性。硬泡聚醚多元醇的羥值一般為350～650mgKOH/g，平均官能度通常在3以上。聚醚官能度和羥值越大，制得聚氨酯預聚物的粘度大，所得泡沫硬，密度大，粘接強度高，尺寸穩定性好。由于氣霧劑單組份聚氨酯泡沫塑料主要使用于建筑上，所以硬度及粘接性能等較為關鍵。
2、多異氰酸酯(黑料)的選擇
多異氰酸酯是聚氨酯的主要原料之一。聚氨酯泡沫膠用多異氰酸酯主要為多亞甲基多苯基多異氰酸酯(粗MDI、PAPI)和甲苯二異氰酸酯(TDI)兩大系列，而硬質聚氨酯泡沫膠主要采用粗MDI為多異氰酸酯原料。粗MDI是MDI與不同官能度的多亞甲基多苯基多異氰酸酯(簡稱PAPI)的混合物，又稱PAPI或聚合MDI(在聚氨酯硬泡業內原料采購時，有時就稱為“MDI”)。根據市場上異氰酸酯價格行情，關鍵在于在該泡沫的應用性能方面，尺寸穩定性是非常重要的一項功能性指標，特別使用于建筑方面有較大影響。
3、拋射劑的選擇
烴類拋射劑(HAPs)之所以能在世界氣霧劑舞臺上迅速替代CFCs而占據拋射劑的主導地位，而且還能強勁地立足，這與它所具有的優點是分不開的，這些特點大致如下。
(1) 穩定性好；
(2) 非活潑性和非腐蝕性；
(3) 蒸汽壓適宜，可以在很大范圍內調節。由于它的混溶性好。不但烴類之間可以以任何比例混溶，還能與其他拋射劑(如HFC、DME)相混溶；
(4) 在氣霧罐中，HAPs的氣相與液相能自動達到飽和壓力平衡；
(5) 不會水解；
(6) HAPs毒性極低。不會對人引起癌癥及三致突變；
(7) 生態環境性能好，無破壞作用。它的臭氧損耗潛能(ODP)值為零，地球暖化潛能(GWP)值也等于零，在大氣中生存周期很短僅幾天就消失；
(8) 經濟性好。它本身的價格低有利于減低氣霧劑產品的成本。
二甲醚(DME)同樣具有對生態環境友好的特點:對臭氧無損耗破壞作用，在大氣中的生存時間僅8天。地球暖化潛能(GWP)只有CFC的一千五百分之一，所以影響是很小的。所以作為氣霧劑拋射劑CFCs的很好替代物之一。另外，DME對許多極性以及非極性物質都具有良好的相容性，同時在聚氨酯泡沫中具有較好的發泡效果。
聚氨酯泡沫填縫劑灌裝設備

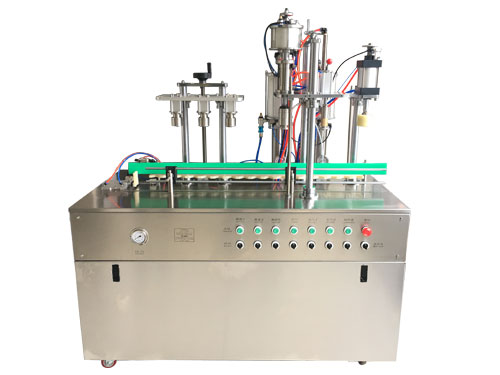

聚氨酯泡沫填縫劑灌裝設備是由一臺白料灌裝機、一臺黑料灌裝機、一臺封口機、一臺丙丁烷填充機、一臺二甲醚填充劑組成的設備，將這些機組結合在一個臺面上或多個臺面上。1-2個人即可完成整個生產過程。是比較簡單的小型設備，適合初始化創業或者產量要求不高的企業。設備詳情瀏覽小型全自動聚氨酯發泡膠灌裝機。
如果是想大規模化生產，可以選擇全自動流水線設備，由理瓶、灌液（白料和黑料）、上閥、扶閥、封口、充氣（丙丁烷和二甲醚）、稱重、扣蓋、噴碼等一系列工序組成，自動化程度高，節省人工，機器代替手工。更多設備詳情瀏覽全自動聚氨酯泡沫填縫劑灌裝線。
相關文章閱讀
